Sajnos az elvileg egymásba dugható alu.
csövek nem mindig csúsznak össze, így
a vékonyabbikat - fúróba fogva- közepes
dörzsvászonnal a kellő mértékig lekell
vékonyítani.

A vastagabbat középen kb. 20-25 mm
hosszban bevágjuk, hogy a bilincs kellően rátudja szorítani a vékonyabbik tagra.

Ezen a képen az illesztést is tartó szigetelő látható. A bal oldali M4-es furat az N csatlakozót tartó, 1.5 mm vastag, hajlított
alu. lemez felerősítésére szolgál. (Ebből kettő van, de csak egy látszik). Tőle jobbra, egymás
felett, 4db szintén M5-ös furat (2db látható),
a 4db radiált tartják. Ezek 157 mm hosszúak,
a becsavart végükön ~20 mm menettel. Az
illesztőtag felső, vízszintes részét a jobboldali
M4-es, hatlapfejű csavar szorítja a sugárzón
és a szigetelőn is átmenő, 3 mm átmérőjű
furatba.

Az N csatlakozót az idom csavarjai
meghúzása után szereljük csak fel.
Így kényelmesen hozzáférünk az
idom csavarjaihoz.

A csatlakozót 4db M3-as
csavar rögzíti.

Az alábbiakban bemutatjuk az átjátszón üzemelő adó és vevő antennát, pontos méretükkel,
az összeállításkor készült néhány fényképpel, segítséget nyújtva esetleges elkészítésükhöz.

Az antenna 3db 5/8-os sugárzó egymás felett.

- nyereség: ~5-6 dB
- talpponti impedancia: 50 ohm
- radiálok száma: 4 db
- szigetelő elemek anyaga: teramid
- illesztő elem és csatoló hurkok anyaga: 3 mm átm. alu. rúd
- sugárzó anyaga: 6, 8, 10, 12 mm-es alu. cső, 1 mm-es falvastagsággal
- radiálok anyaga: 5 mm-es alu. rúd
- teljes hossz ( 431.600Mhz ): ~ 1572 mm

A sugárzó alsó tagja 12 mm-es csõ, mely szorosan illeszkedik az illesztő tagot tartó,
28/36/32 mm átmérőjű (rajz) teramid szigetelőbe. Erre van "felütve" a kb. 20 cm hosszú
36 mm átmérőjű, 2 mm falvastagságú, felerősítést is szolgáló alu. cső.



Az alsó, a középső és a felső tagokat egy-egy
176 mm hosszú alu. rúdból "U" alakúra hajlított
csatoló hurok köti össze. A felső szigetelő
8 mm-es, az alsó 10 mm-es lyukkal készült. A
3 mm-es, átmenő lyukakon átvezetett csatolókat,
a sugárzók (szigetelőben lévő) szakaszait, rájuk
merőlegesen, 4 mm átmérőjű csavarok szorítják
össze.

Az összeállított középső és felső elem.

Az illesztő tag, az N csatlakozó és az őket tartó alu. lemez idom. (még nincs meghajlítva)

A már meghajlított idomot 1 db csavarral
rögzítjük és a tartóra fekvő részét, enyhe
kalapácsütésekkel, finoman a hengeres
palásthoz "simítjuk". Ezt követően 3.2-es
fúróval előfúrunk a második M4-es
csavarnak. Menetet vágunk, majd
véglegesen rögzítjük a még csatlakozó
nélküli idomot.



A csatoló tagot "földre" szorító elem egy
6mm átmérőjű menetes szárból levágott kb.
13-14mm hosszú darab. Az ebbe fúrt 3mm
átmérőjű lyukkal húzatjuk földre a csatoló
tag megfelelő végét.



A csatoló tagra kerül a betáp vezeték.
Ezt egy 3mm belső átmérőjű "csoki"-ból
kiépített, félbevágott szorítóra van
forrasztva. (ügyeljünk az időálló, kiváló
forrasztásra !!!)
Az így kiképzett csúszka mozgatásával
fogjuk hangolni a rezonáló szakaszt.
A vezeték hosszát az N csatlakozó
melegpont távolsága fogja meghatározni,
figyelembe véve a látható hajlítási módot.



Helyén a csatoló, az N csatlakozó
a csatolóleszorító és a "tápvezeték" is.





A teljes rezonáló szakasz összeszerelt
állapotban.
A csavarokat sehol se húzzuk a végleges
állapotukig !!!
Behangolás után úgy is kissé módosulnak
az arányok.

Az antenna "lelke"
kész állapotban.

A radiálok hossza
157+15mm !!!!!!!
(nehogy 157-re vágjuk)
A 15mm-es szakaszon
van a menet, ami tövig
van becsavarva.





Hangolás:

A hangoláshoz szükség van:
- kb. 1-2W teljesítményre az adott frekvencián (pl.: kézi rádió)
- antenna mérőhíd (egyenfeszültségű kimenettel)
- kézi műszer
- hangolt összekötőkábelek



Első lépésben az antennához csatlakoztatandó N dugót zárjuk le pontosan 50ohmos műterheléssel.
Kapcsoljunk adásra, a műszeren ekkor jó esetben 0,000ezred Volt visszavert fesz.t kell mérnünk.

Ügyeljünk arra, hogy az antenna közelében lehetőleg ne legyen semmi.
A satuba befogott, nyéllel felfelé álló kalapács volt az antenna ideiglenes tartója.

Csatlakozzunk az antennára.
A meghajtó teljesítménytől függően most akár 1V reflexiós fesz.t is mérhetünk.

1. az antenna hosszúságával állítsunk be minimumot az adott frekvencián

2. a 2db U alakú csatolóhurok és a illesztő tag kis mértékű beljebbtolásával illetve kijjebbhúzásával
    álljunk szintén minimumra. !!! Egyszerre csak egy tag helyzetén változtassunk !!!

3. ezt követően az illesztőn lévő csúszkát mozgassuk, míg elérjük a legkisebb értéket

4. az N csatlakozó melegpontját és az illesztőn lévő csúszkát összekötő vezeték ívének enyhe
    változtatásával tovább csökkentsük a visszavert értéket.

5. az 1-es ponttól ismételjük meg a folyamatot, ha kell többször is-,  finomítás végett.

Az antennát hat példányban készítettem el, minden esetben elértem, hogy a műszer kijelzőjén
0,000 volt látható, tehát nem volt visszavert teljesítmény !
Természetesen ha adás közben az antennához közelítettem, az érték enyhén változott.

FONTOS!!!
Az időjárás-állóság miatt MINDENKÉPPEN kenjük ki az ÖSSZES csatlakozási pontot víztaszító,
rugalmas anyaggal. Legyen az fém-fém vagy fém-műanyag érintkezési felület. Az antenna tetején
lévő 6-os lyukat se hagyjuk ki. Ezen a frekvencián a sziloplaszt még megfelelő anyagnak bizonyult.

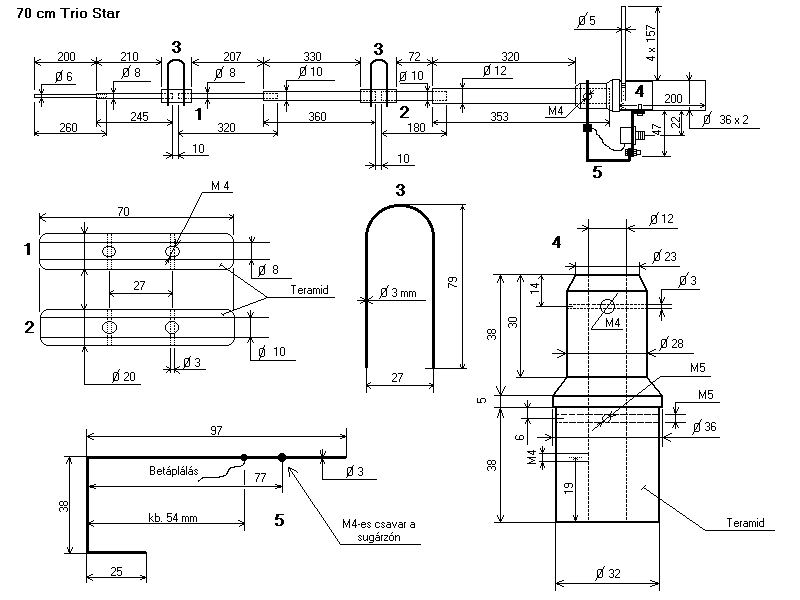

És végül a rajz.

Sok sikert az építéshez!

73'   HA5CD   Csaba,
